SCHWIMMBECKEN HEIZUNG TYPEN

 SCHWIMMBAD WÄRMEPUMPEN

FAQ – HÄUFIG GESTELLTE FRAGEN

FAQ – HÄUFIG GESTELLTE FRAGEN

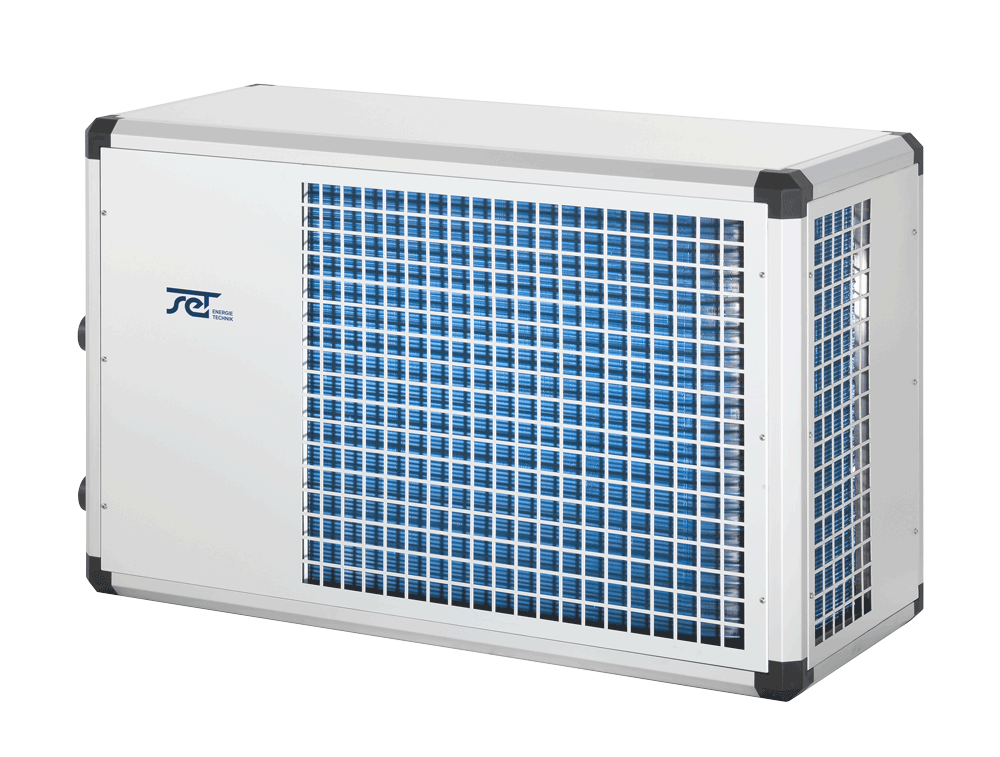

SET – BAUREIHE FWP-S

SET-Freibadwärmepumpen FWP-S erhöhen den Komfort Ihres Freibades. Sie gewährleisten immer eine gleichbleibende Wassertemperatur nach Ihren Wünschen. Eine moderne digitale Regelung übernimmt alle Funktionen und garantiert einfachste Bedienung. Optional ist eine Fernbedienung einsetzbar, das ist äußerst komfortabel.

TYP: FWP 7 S - Heizleistung: 6,5 kW - bis 40m³
TYP: FWP 7 S - Heizleistung: 6,5 kW - bis 40m³
  • Heizleitung max Lufttemp. 16°C, Wassertemp 25°C .: 6.5 KW
  • Gesamt-Anschlusswert: 1.5 KW
  • Leistungsaufnahme: 1.3 KW
  • Leistungszahl: 5.0
  • Versorgungsspannung: 230V – 1N
  • Schallpegel im Freifeld 3m/10m: dB(A) 52/45
  • Beckenvolumen: bis 40 m³
  • Aussenmasse: 1160 x 490 x 730 mm
  • Gewicht: 75Kg
TYP: FWP 10 S - Heizleistung: 9,8 kW - bis 60m³
TYP: FWP 10 S - Heizleistung: 9,8 kW - bis 60m³
  • Heizleitung max Lufttemp. 16°C, Wassertemp 25°C .: 9.8 KW
  • Gesamt-Anschlusswert: 1.5 KW
  • Leistungsaufnahme: 1.9 KW
  • Leistungszahl: 5.1
  • Versorgungsspannung: 230V – 1N
  • Schallpegel im Freifeld 3m/10m: dB(A) 52/45
  • Beckenvolumen: bis 60 m³
  • Aussenmasse: 1160 x 490 x 730 mm
  • Zuleitung:  min. 3 x 2.5mm²
  • Gewicht: 85Kg
TYP: FWP 15 S - Heizleistung: 13,0 kW - bis 80m³
TYP: FWP 15 S - Heizleistung: 13,0 kW - bis 80m³
  • Heizleitung max Lufttemp. 16°C, Wassertemp 25°C .: 13 KW
  • Gesamt-Anschlusswert: 2.8 KW
  • Leistungsaufnahme: 2.55 KW
  • Leistungszahl: 5.1
  • Versorgungsspannung: 230V – 1N
  • Schallpegel im Freifeld 3m/10m: dB(A) 53/46
  • Beckenvolumen: bis 80 m³
  • Aussenmasse: 1160 x 490 x 890 mm
  • Zuleitung:  min. 3 x 2.5mm²
  • Gewicht: 91Kg
TYP: FWP 20 S - Heizleistung: 20,1 kW - bis 130m³
TYP: FWP 20 S - Heizleistung: 20,1 kW - bis 130m³
  • Heizleitung max Lufttemp. 16°C, Wassertemp 25°C .: 20.1 KW
  • Gesamt-Anschlusswert: 4.3 KW
  • Leistungsaufnahme: 2.55 KW
  • Leistungszahl: 5.1
  • Versorgungsspannung: 400V – 3N
  • Schallpegel im Freifeld 3m/10m: dB(A) 57/49
  • Beckenvolumen: bis 130 m³
  • Aussenmasse: 1160 x 490 x 1460 mm
  • Zuleitung:  min. 5 x 2.5mm²
  • Gewicht: 160Kg

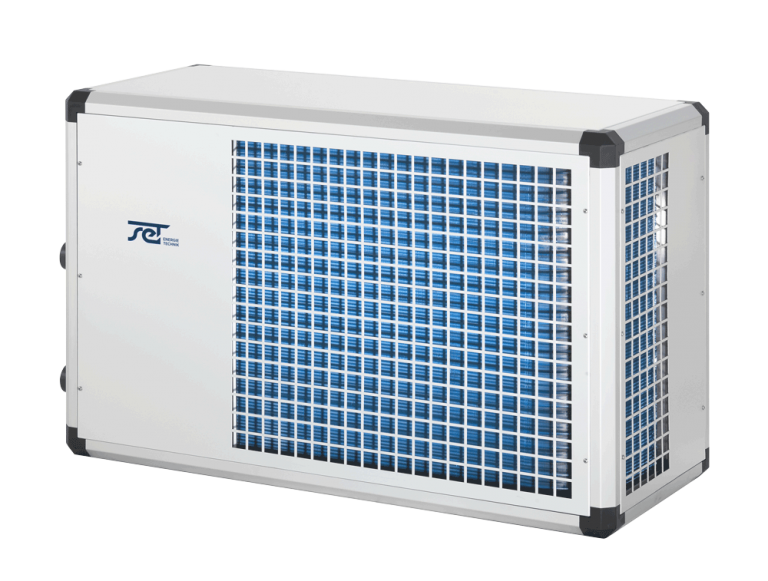

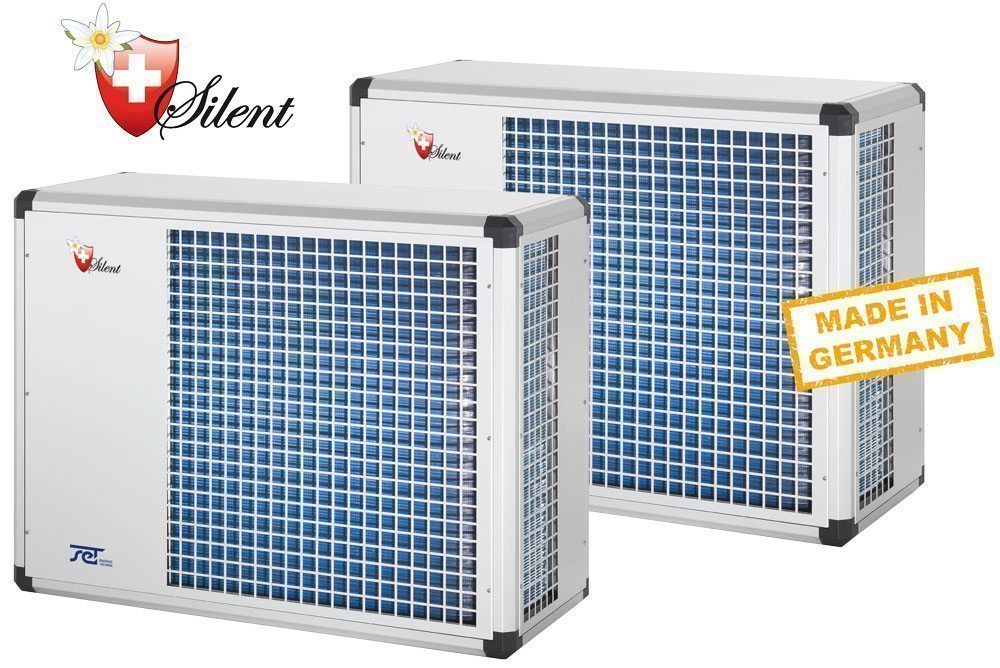

SET – BAUREIHE WP – SILENT

Völlig neue Maßstäbe zur Freibadbeheizung setzt die Wärmepumpe „SILENT
der SET Energietechnik. Die bereits heute geräuschreduzierten Wärmepumpen von SET wurden durch Bündelung von Kompetenz, Innovation und technischer Umsetzung konsequent weiterentwickelt. Die SET –„Silent“ Wärmepumpe erfüllt auch strengste Vorschriften des Schweizer Kanton Basel- Landschaft. Technische Leistungsdaten und Messwerte sprechen für sich: Extrem hohe Leistungszahl von 5.6 bereits bei einer Lufttemperatur von 16 °C.

TYP: SILENT 10 - Heizleistung: 10,2 kW - bis 65m³
TYP: SILENT 10 - Heizleistung: 10,2 kW - bis 65m³
  • Heizleitung max Lufttemp. 16°C, Wassertemp 25°C .: 10.2 KW
  • Gesamt-Anschlusswert: 2.0 KW
  • Leistungsaufnahme: 1.83 KW
  • Leistungszahl: 5.6
  • Versorgungsspannung: 230V – 1N
  • Schallpegel im Freifeld 3m/10m: dB(A)40/30
  • Beckenvolumen: bis 65m³
  • Aussenmasse: 1300 x 490 x 780 mm
  • Zuleitung:  min. 3 x 2.5mm²
  • Gewicht: 95Kg
TYP: SILENT 15 - Heizleistung: 13,8 kW - bis 90m³
TYP: SILENT 15 - Heizleistung: 13,8 kW - bis 90m³
  • Heizleitung max Lufttemp. 16°C, Wassertemp 25°C .: 13.8 KW
  • Gesamt-Anschlusswert: 2.8 KW
  • Leistungsaufnahme: 2.38 KW
  • Leistungszahl: 5.5
  • Versorgungsspannung: 230V – 1N
  • Schallpegel im Freifeld 3m/10m: dB(A)40/30
  • Beckenvolumen: bis 90m³
  • Aussenmasse: 1450 x 490 x 970 mm
  • Zuleitung:  min. 3 x 2.5mm²
  • Gewicht: 106Kg
TYP: SILENT 20 - Heizleistung: 20,6 kW - bis 135m³
TYP: SILENT 20 - Heizleistung: 20,6 kW - bis 135m³
  • Heizleitung max Lufttemp. 16°C, Wassertemp 25°C .: 20.6 KW
  • Gesamt-Anschlusswert: 4.3 KW
  • Leistungsaufnahme: 3.93 KW
  • Leistungszahl: 5.5
  • Versorgungsspannung: 400V – 3N
  • Schallpegel im Freifeld 3m/10m: dB(A)41/32
  • Beckenvolumen: bis 135m³
  • Aussenmasse: 1300 x 490 x 1560 mm
  • Zuleitung:  min. 5 x 2.5mm²
  • Gewicht: 180Kg

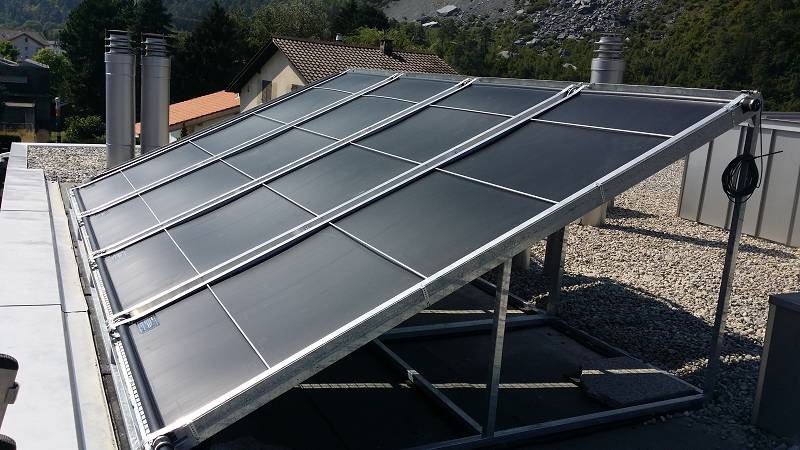

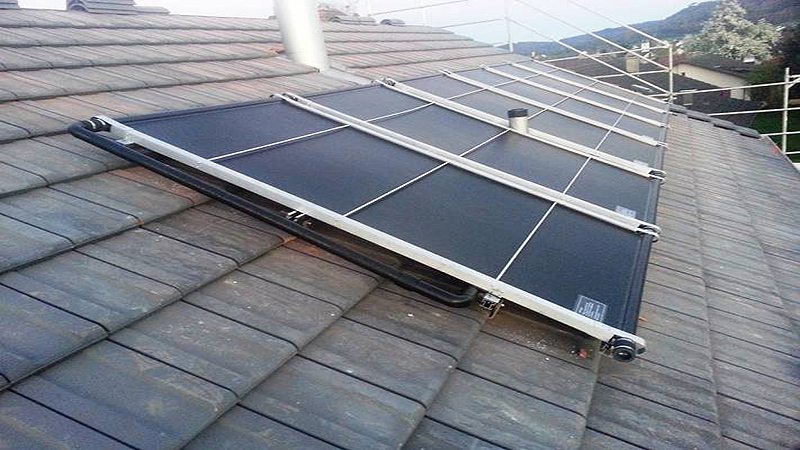

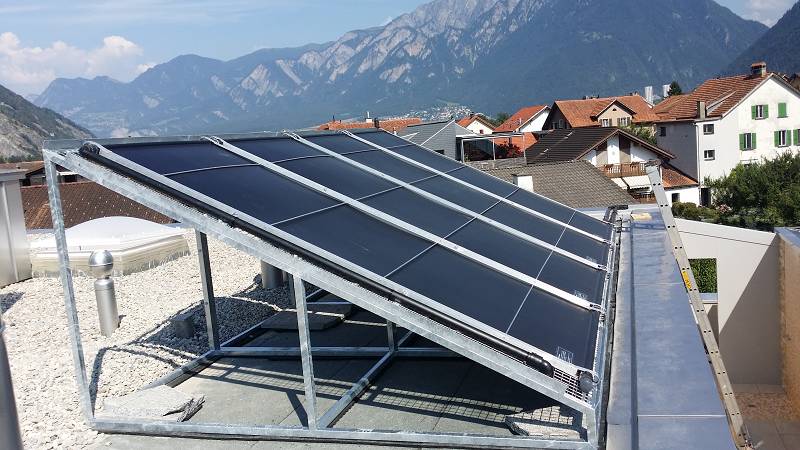

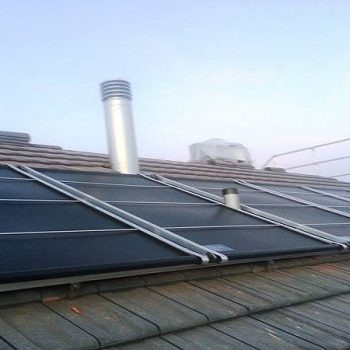

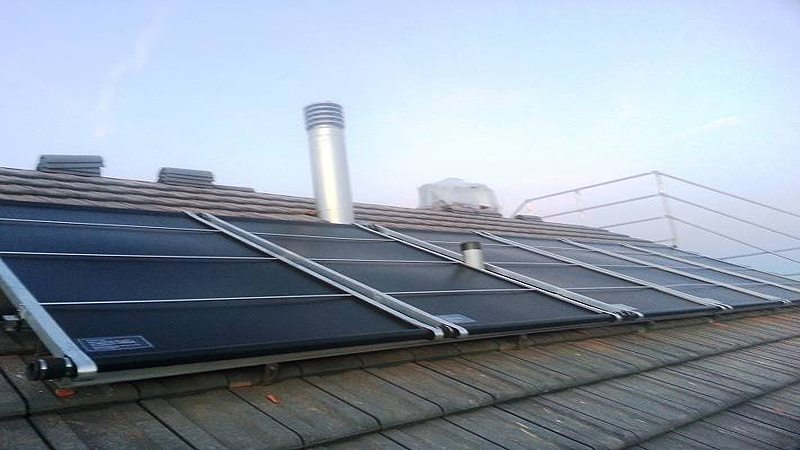

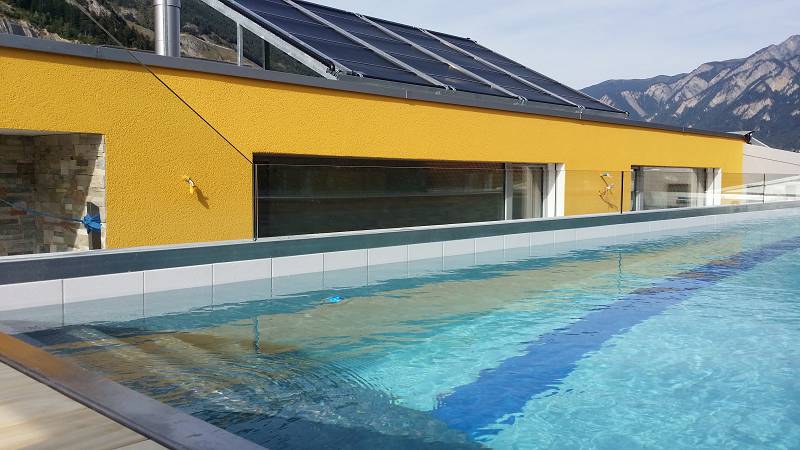

 SCHWIMMBAD SOLARHEIZUNG

  BADU SOLARHEIZUNG



Ihr Pool ist so schön, wie das Wasser warm ist.
Und damit Sie für angenehme Temperaturen weder Umwelt noch Geldbeutel quälen müssen, gibt es das BADU BK Heizsystem: Die Sonne schenkt Ihnen Wärme …

Funktionsweise
Funktionsweise

Sonnenwärme zum Nulltarif. Mit der BADU BK Schwimmbad-Absorber- Serie bringen Sie Ihren Pool bereits mit den ersten Sonnenstrahlen auf angenehme Badetemperatur. Ohne Kosten für Heizenergie. Und komplett umweltfreundlich, weil ohne klimaschädliche CO2-Belastung. Die Anschaffungskosten der Anlage amortisieren sich schon nach wenigen Jahren – und Sie haben mehr von Ihrem geheizten Pool, weil Sie ihn viel häufiger nutzen können. Die Poolheizung ist ein System aus externen Schwimmbad-Absorbern und einer Bypass-Rohrleitungsverbindung zu Ihrem Becken. Die Umwälzpumpe oder eine optionale Zusatzpumpe fördert das gefilterte Wasser bei Bedarf über das Heizsystem und führt das von der Sonne erwärmte Wasser zurück in Ihren Pool.

Sobald die Umgebung wärmer ist als das Badewasser, können Sie Ihre Poolheizung durch Öffnen der Absperrhähne zuschalten oder durch Schließen der Absperrhähne wieder abschalten, damit Sie im Hochsommer immer noch Erfrischung finden. Das ist auch automatisch möglich.

Die BADU BK Schwimmbad-Absorber der Poolheizung sind aus hochwertigem Polypropylen gefertigt. Damit sind sie UV-beständig, witterungsbeständig und beständig gegen Schwimmbadwasser und darin ggf. enthaltene Chemikalien. Die eingeschweißten Sammelrohre d 50 mm mit Tüllenanschlüssen bestehen ebenfalls aus Polypropylen und sind damit genauso widerstandsfähig wie langlebig.

Berechnungsbeispiel Absorber-Fläche
Berechnungsbeispiel Absorber-Fläche

Für ein Schwimmbecken mit den Abmessungen von 4 m x 8 m = 32 m² Beckenfläche

solar_berechnung



Anhand dieses Berechnungsbeispieles können Sie den Bedarf der benötigten Absorber errechnen. In unserem Beispiel haben wir 6 Absorber-Platten des Typs BADU BK 370 ermittelt. Je nach Ausrichtung und Neigung der Poolheizung kann dieser Wert variieren.

Hinweis: In Mitteleuropa sollte die Absorberfläche etwa der Wasseroberfläche des Beckens entsprechen. Wird für das Becken eine Abdeckung gegen den Wärmeverlust verwendet, verringert sich die notwendige Absorberfläche auf 70 % der Wasseroberfläche.

Solar_typen_speckpumpen

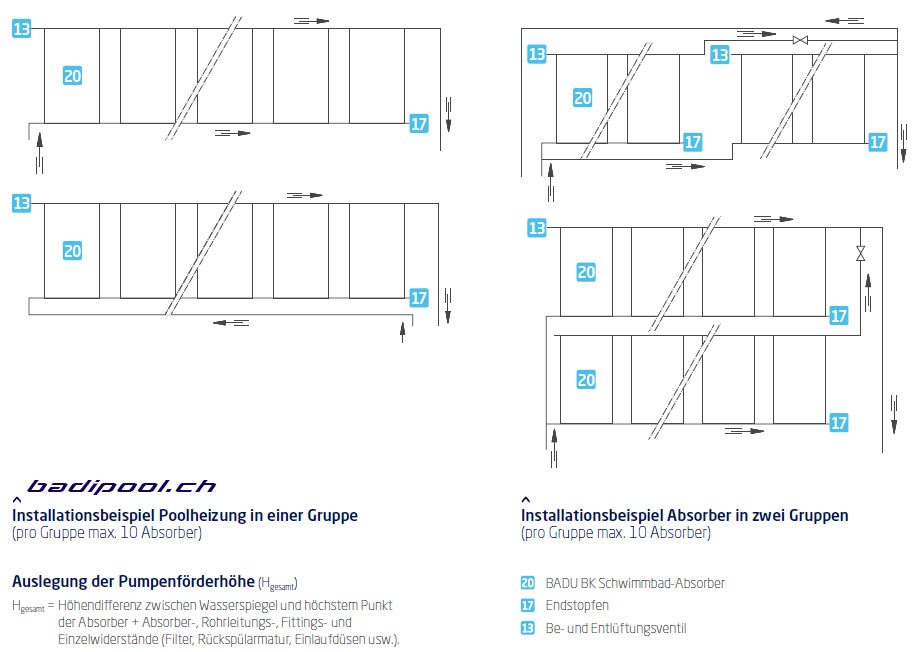

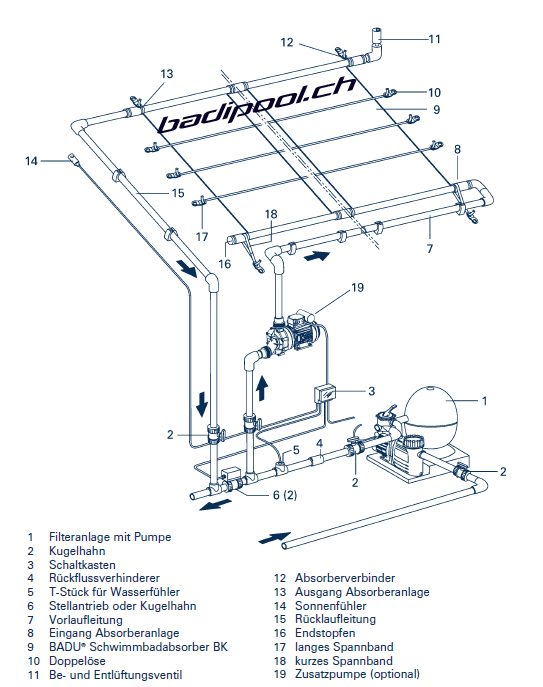

Schemazeichung
Schemazeichung

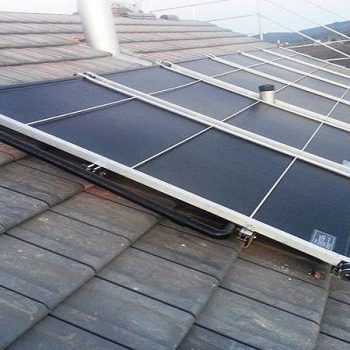

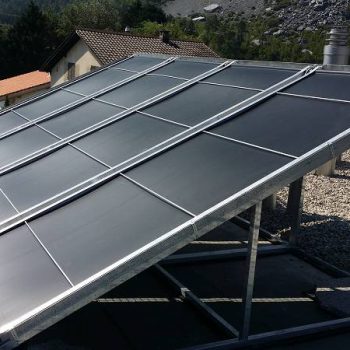

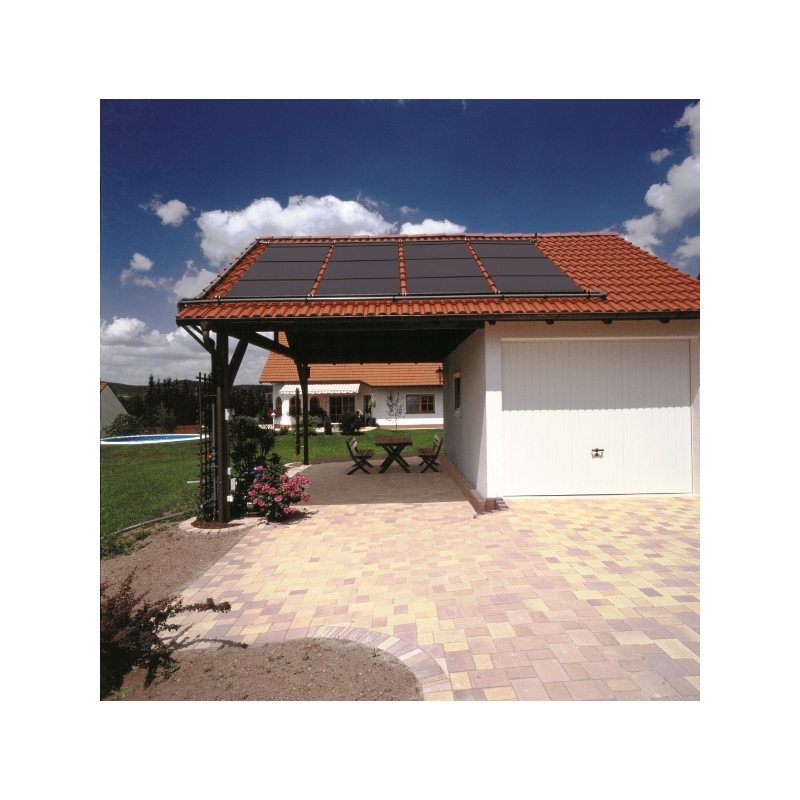

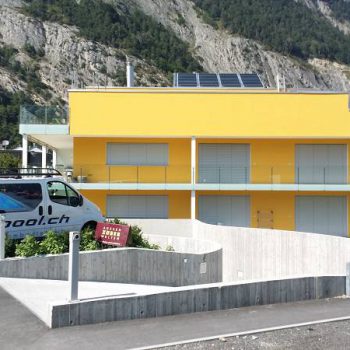

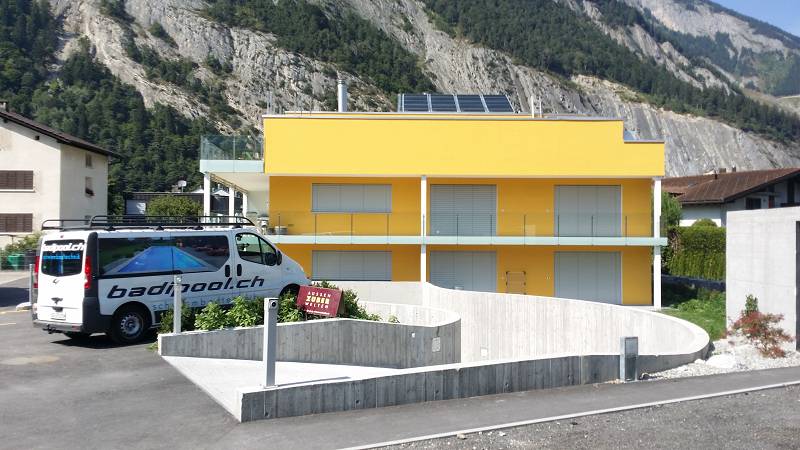

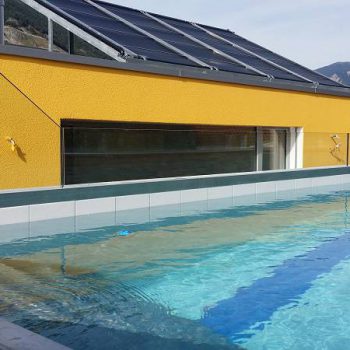

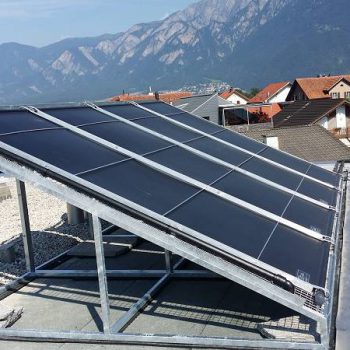

Installationsbeispiel Poolheizung
Installationsbeispiel Poolheizung

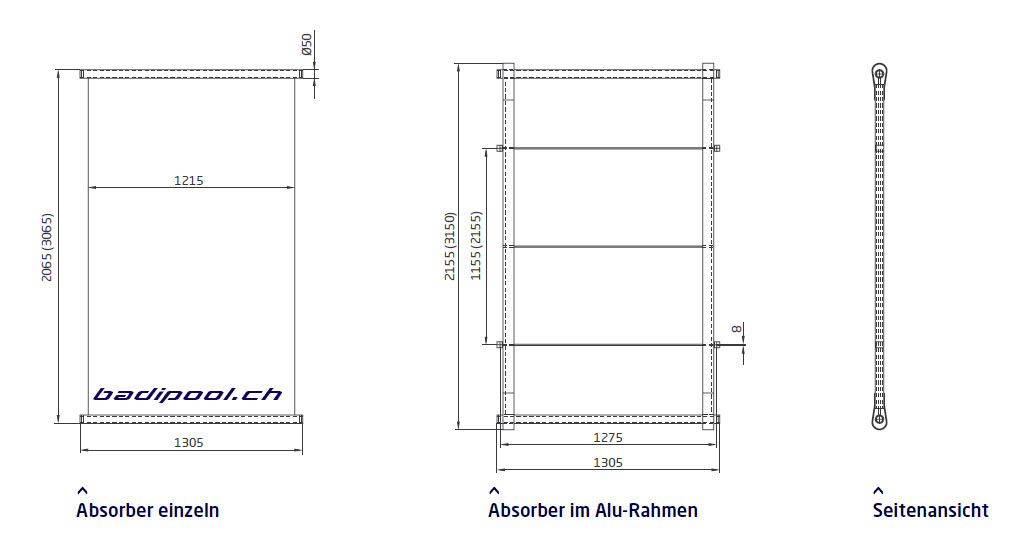

Kollektoren Maße
Kollektoren Maße
Wie überwintere ich meine Schwimmbad-Absorber-Anlage?
Wie überwintere ich meine Schwimmbad-Absorber-Anlage?

Schwimmbad-Absorber müssen Sie am Ende der Badesaison komplett entleeren, damit Sie Frostschäden vermeiden. Bei Absorbern auf Flachdächern oder Dächern mit einer Neigung bis 30° öffnen Sie dazu die Absorberverbinder und heben Sie die Platten einzeln an, bis das Wasser komplett aus den Absorbern gelaufen ist.

WÄRMETAUSCHER TITAN / EDELSTAHL

WÄRMETAUSCHER TITAN / EDELSTAHL

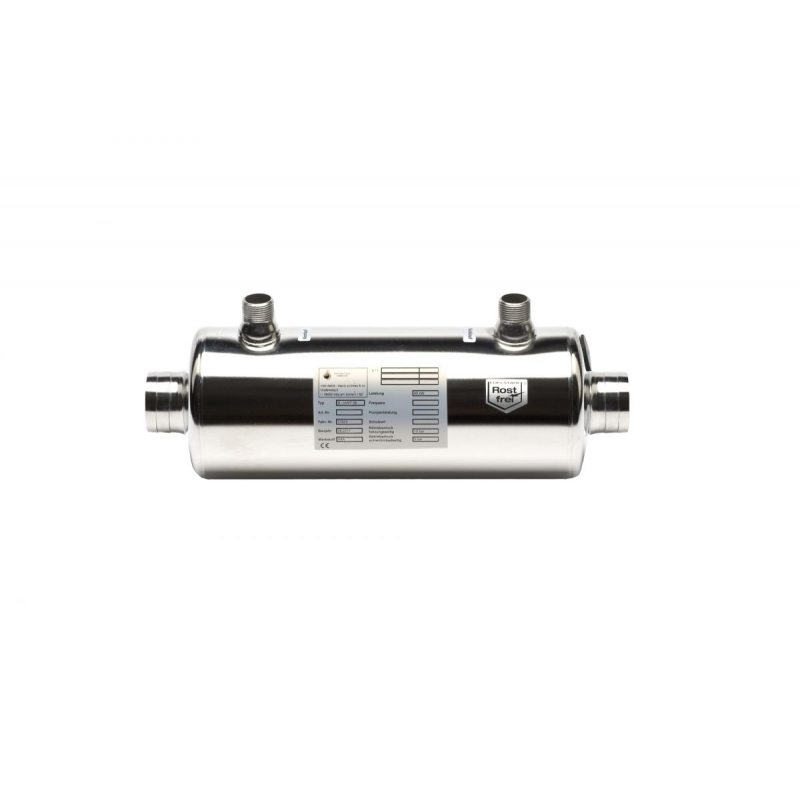

Edelstahl - Wärmetauscher
Edelstahl - Wärmetauscher

Material: V4A Bebeizt und Elektropoiert

Bauart: Außenmantel mit eingeschweißter Rohrschlange und Tauchhülse zur elektronischen Temperaturmessung.
Interne eingebaute Wasserumleitung zur optimalen Erwärmung des Badewassers.

Beheizung: Durch heizkessel, Wärmepumpe, Solarkollektoren oder andere Heißwasserquellen.

Edelstahl – Wärmetauscher

TYP kcal x 1000 Leistung in kW 90° Leistung in kW 60° Mindest Pumpenleistung Heizung m³/h Verlust Heizung bar Mindest Pumpenleistung Badewasser m³/h Verlust Badewasser bar
D-HWT 35 42 24 2 0,18 10 0,10
D-HWT 65 76 43 3 0,22 12 0,18
D-HWT 93 105 60 5 0,40 15 0,22
D-HWT 122 146 83 2×3 0,25 20 0,50
D-HWT 182 210 120 2×5 0,30 25 0,80

Titan - Wärmetauscher
Titan - Wärmetauscher

Geeignet für die Erwärmung von Badewasser mit hoher Desinfektionsanforderung, wie Solebecken, Salzelektrolyse oder Meerwasser

Material: Volltitan

Einsatz: Geeignet für die Erwärmung von Schwimmbädern, Whirlpools und andere Anlagen

Beheizung: Durch heizkessel, Wärmepumpe, Solarkollektoren oder andere Heißwasserquellen.

Titan – Wärmetauscher

TYP kcal x 1000 Leistung in kW 90° Leistung in kW 60° Austausch- fläche Mindest Pumpen- leistung Heizung m³/h Verlust Heizung bar Mindest Pumpen- leistung Badewasser m³/h Verlust Badewasser bar
D-TWT 35 42 24 1700 cm² 3 0,18 12 0,10
D-TWT 65 76 43 3490 cm² 4 0,15 15 0,22
D-TWT 93 105 60 5590 cm² 6 0,40 18 0,22
