ACHTFORMBECKEN

STAHLWANDBECKEN ACHTFORMBECKEN

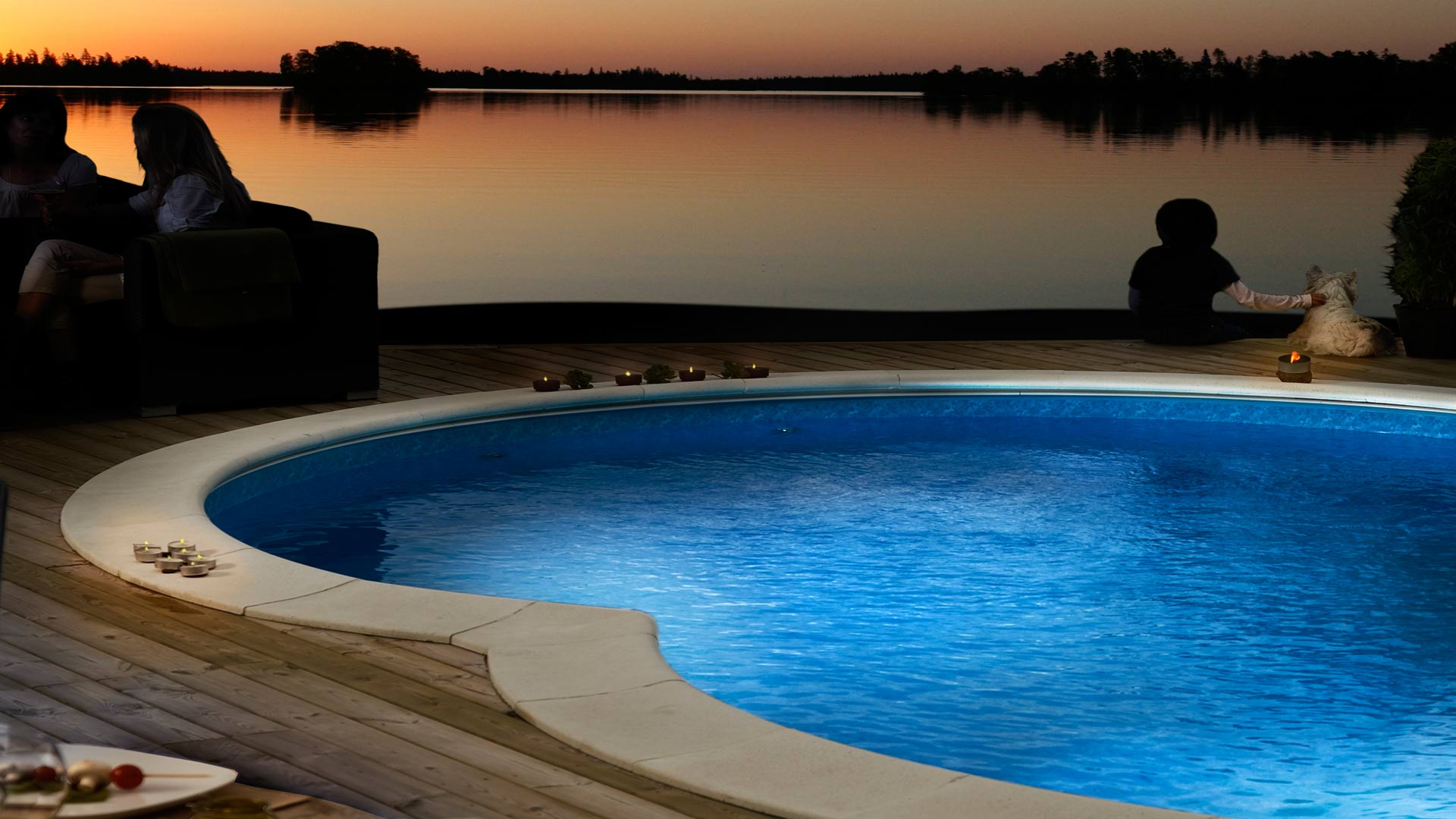

STAHLWANDBECKEN ACHTFORMPOOL

Dieser Pool ist eine Bereicherung für ihren Garten.  Für diese Beckenart benötigen sie eine Bodenplatte aus Beton, sowie zwei seitliche Stützwände aus Beton oder Vergusssteine. Die Rundungen können mit Magerbeton hinterfüllt oder mit Betonsteine gemauert werden.  Dieser Pool kann gänzlich oder teilweise in den Boden gesetzt werden. Ein verzinktes und beschichtetes Blech wird als Beckenwand aufgestellt, danach wird das Becken mit einer Folie ausgekleidet. Dank der Keilbiese ist die Folie jederzeit ohne grossen Aufwand austauschbar. Auf Wunsch sind neben der blauen Standardfolie weitere Farben lieferbar. Durch die fachgerechte Montage werden sie mit diesem Pool viele Jahre Freude haben.

Aufbau Ihres Stahlwandbecken

Wie wollen Sie das Becken aufstellen? Es gibt drei Möglichkeiten.

  • 1. Becken wird frei stehen (nur bei Rundpool und Langformbecken Uni mit 1,20 m Höhe möglich)
  • 2. Becken wird teilweise eingelassen (Empfehlung: mind. Hälfte der Höhe einlassen)
  • 3. Becken wird komplett eingelassen (Wichtig: Das Becken muss komplett hinterfüllt werden und darf nicht geleert werden!)

Vorarbeit (Grube und Betonsohle)

  • 1. Heben Sie eine Grube aus, die in der Tiefe der gewünschten bzw. notwendigen Aufbauart entspricht (siehe Punkt 3.1). Erstellen Sie bei teilweise oder komplett eingelassenen Becken eine Grube, die rundum 50 cm größer als der Nenndurchmesser des Pools ist. Dies erleichtert später die Montagearbeiten.
  • 2. Erstellen Sie eine ca. 15 cm starke Betonsohle mit Stahlarmierung, die rundum 10 bis 15 cm größer als der Nenndurchmesser des Pools ist.

Bodenvlies

Das Bodenvlies ist ein 3 mm dickes Kunststoffvlies, dass optional mit dem Pool geliefert wird. Es wird direkt auf die Betonsohle verlegt.

  • 1. Lassen Sie die Kanten bündig aneinander stoßen und verkleben diese mit Klebeband.
  • 2. Markieren Sie den Mittelpunkt und zeichnen mit einem Marker den Kreisbogen des Pools mit dem Radius R. Der Kreisbogen zeigt die spätere Position der Poolwand.

Montage der Bodenprofile

Die Bodenprofile bestehen aus mehreren Teilen, einem Verbindungsprofi l und einem Anpassungsprofil. Die genaue Anzahl hängt von der Größe des gelieferten Pools ab. Die Bodenprofi le sind dem Radius des Pools angepasst und befi nden sich in dem Paket mit der Poolwand.

  • 1. Stellen Sie das Paket mit Pfeilen Richtung oben auf ein Brett auf das Bodenvlies.
  • 2. Entnehmen Sie die Bodenprofi le und lassen das Paket stehen.
  • 3. Stecken Sie die Bodenprofile entlang des gezeichneten Kreisbogens zusammen.

Aufstellen der Poolwand

Die Poolwand wird, je nach Poolgröße, in ein oder zwei Teilen geliefert. Die Poolwand besteht aus feuerver- zinktem Stahl. Die Höhe (Breite des Stahlblechs) beträgt 1,20 m oder 1,50 m – je nach gelieferter Pooltiefe. Das Stahlblech hat an der Außenseite eine weiße Kunststoffoberfl äche zum Schutz. Bitte beachten Sie: Die Montage ist deutlich sicherer und einfacher, wenn Sie den Aufbau mindestens zu Zweit machen. Ein windstiller Tag erleichtert die Arbeit außerdem. Montieren Sie die Poolwand wie folgt beschrieben:

  • 1. Zerschneiden Sie das Band, das die Blechrolle zusammenhält. Vorsicht: Die Rolle steht unter Spannung!
  • 2. Entfernen Sie das Verbindungsprofil von einem Ende des Stahlblechs.
  • 3. Wickeln Sie das Stahlblech entlang des Bodenprofils ab, ohne es in das Profi l zu stecken.
  • 4. Bringen Sie jetzt das Stahlblech Stück für Stück in das Bodenprofil ein. Achten Sie dabei nochmal auf die korrekte Lage des Profils. Vermeiden Sie Knicke im Stahlblech (denken Sie an ausreichend Helfer zum Halten!).

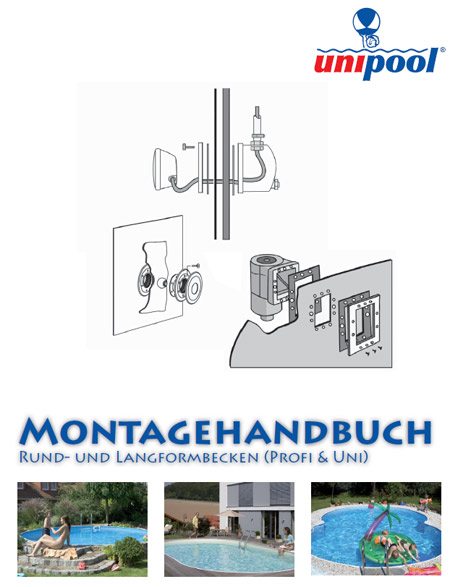

MONTAGEHANDBUCH

UNIPOOL KATALOG 2014

3,5 x 5,4 m, Höhe 1,20 m
4,2 x 6,5 m, Höhe 1,20 m
5,0 x 7,7 m, Höhe 1,20 m
6,0 x 9,2 m, Höhe 1,20 m

3,5 x 5,4 m, Höhe 1,50 m
4,2 x 6,5 m, Höhe 1,50 m
5,0 x 7,7 m, Höhe 1,50 m
6,0 x 9,2 m, Höhe 1,50 m

FOLIENBECKEN FARBEN

SCHWIMMBADFOLIEN TYP SB

sind Folien höchster Qualität, hauptsächlich für die Anfertigung von Innenhüllen für Aufstell- und Stahlmantelfertigebecken.

ELBEblue line Schwimmbadfolien SB werden vor dem Einbau werkseitig zu einer fertigen, maßgenauen Auskleidung vorkonfektioniert.

Unser Know-How von gut 20 Jahren sichert Ihnen hervorragende Eigenschaften:

– Flexibilität in der Verarbeitung
– sehr gute Verschweißbarkeit
– UV-Stabilisierung
– speziell auf den Anwendungszweck angepasste Rezepturen
– Farbechtheit im Kontakt mit chloriertem Schwimmbadwasser
– Farben nach Kundenwunsch

AUFBAU UNIPOOL STAHLWANDBECKEN

UNIPOOL KATALOG

Rufen Sie uns an 071 558 50 50 oder Email info@badipool.ch

Wir konzentrieren uns ausschliesslich auf den Poolbau, für uns ist Qualität kein Zufall.
